广元冷库制冷机组主机位置离广元冷库蒸发器越近越好，且易维修，散热良好，如外移需安装遮雨棚，主机位四角需要安放防震垫片，安装水平牢固，不易被人碰着。



　　1、广元冷库散热器安装



　　广元冷库散热器安放位置离主机越近越好，最好在主机偏上位，广元冷库散热器安装位具备最佳散热环境，吸风口不能对着其它设备出风口，特别是油性气体，出风口不能短路及对着别处窗口（特别是居民窗口）和设备，离地应有 2M 高，安装水平牢固。



　　2、广元冷库铜管排放



　　所有广元冷库铜管需分别穿保温管与同方向广元冷库电线一起用空调扎带一起包扎好，尽量走直管样并分段固定，保温管与保温管接头处用电工胶布密合。



　　3、广元冷库电线排放



　　所有广元冷库电线除用空调扎带扎好外，需用波纹软管或走线槽穿管保护，温度显示导线尽量不与广元冷库电线靠在一起排线。

　　4、广元冷库制冷系统连接



　　因主机冷凝器、广元冷库蒸发器在厂里都经过打压密封，因此开封时，都应有压力，可查是否有漏，出厂广元冷库铜管应两头有封尘措施，施工时也要注意随时密封，以防水灰尘进入管内，冷凝器→主机→广元冷库蒸发器，广元冷库铜管连接以焊接方法，接口牢固美观。



　　5、根据各用电电器性能配置导线，导线线径达到要求，接头牢固，需保护穿管则不能省，接电正确。导线进广元冷库蒸发器接线盒孔，需硅胶密封，接灯如是 36V 电以上则需接地线，主机电柜内进电需三相五线制，要有可靠接地。



　　6、温控固定在天板上，探头与温度显示探头一齐穿入库内广元冷库蒸发器回风口，且悬空，化霜温控也固定在天板上，探头另穿孔入库内广元冷库蒸发器回风口，探头插入翅片中（不能靠近电热管）。



　　7、如天板上无法上人，则把温控及化霜温控固定在库内广元冷库蒸发器后一角，所有接线处密封，其它同上。



　　8、平衡孔（均压阀），不要装在显眼处及出风口立板上，高度为立板上部下来 200MM 开孔。



　　9、所有贯穿库板的部件，库板与部件缝隙需用密封胶密封。

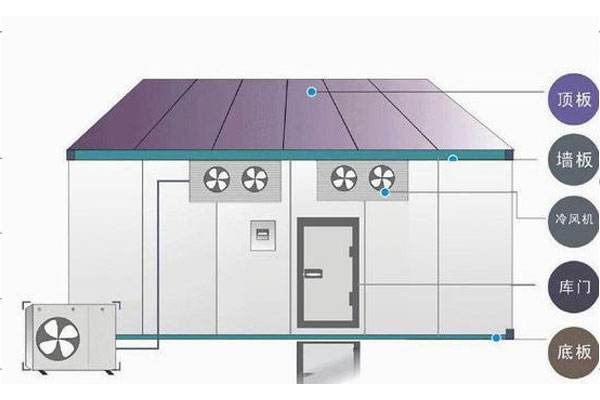

　　广元冷库蒸发器的安装规范



　　1、安装内容



　　先把吊装螺丝孔开好，并开好广元冷库铜管及广元冷库电线孔，后二孔要修整以防快口留下隐患，自配排水管的广元冷库蒸发器背面与立板定位为 300MM ，广元冷库蒸发器排水孔与立板预先安好的排水孔位垂直，两者间高差为 250MM ，如是冷冻库，排水管内穿排水电热丝，排水电热丝发热部位，只能伸到库板内 50MM 处，排水管外部保温处理，冷藏不需电热丝，其它相同。



　　2、吊装注意



　　广元冷库蒸发器进风口不能对着库门，广元冷库蒸发器最好吊放在冷库最长端，广元冷库蒸发器出风口最好不要对着门，（广元冷库蒸发器取位居中，以便维修）。
